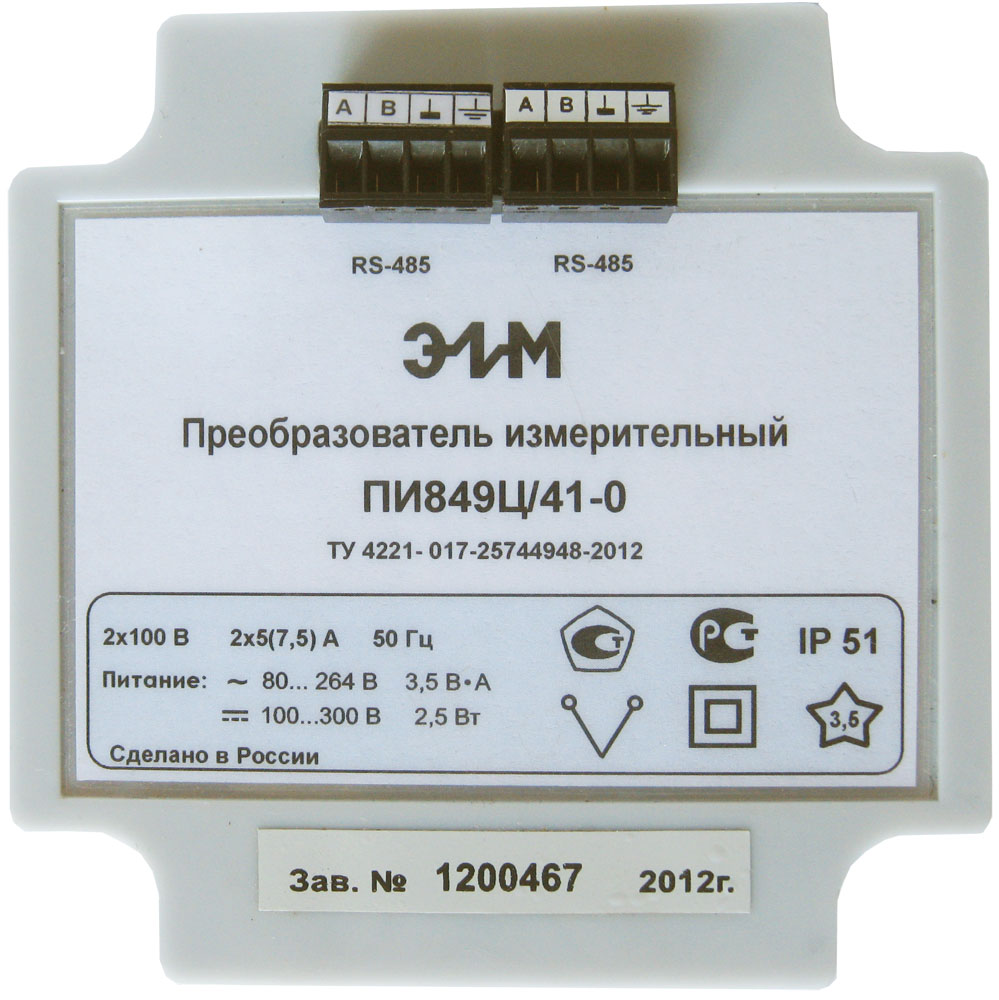

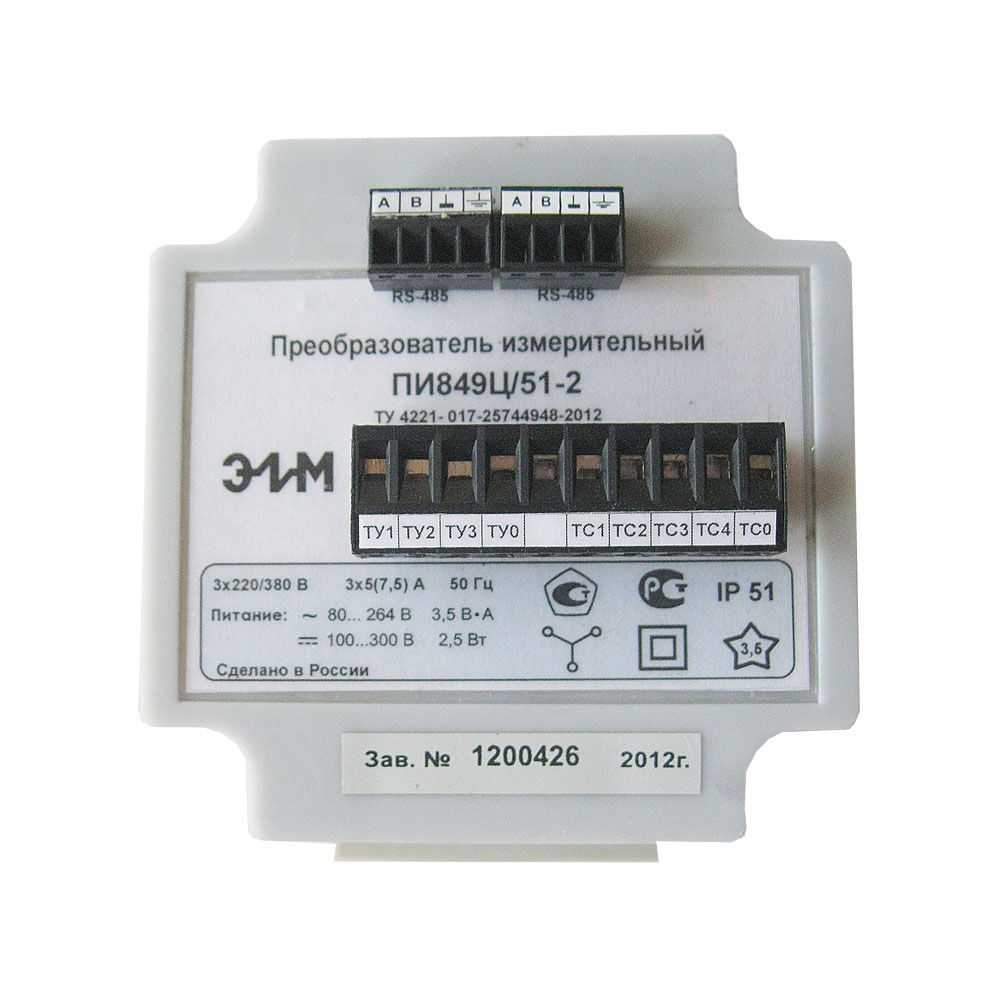

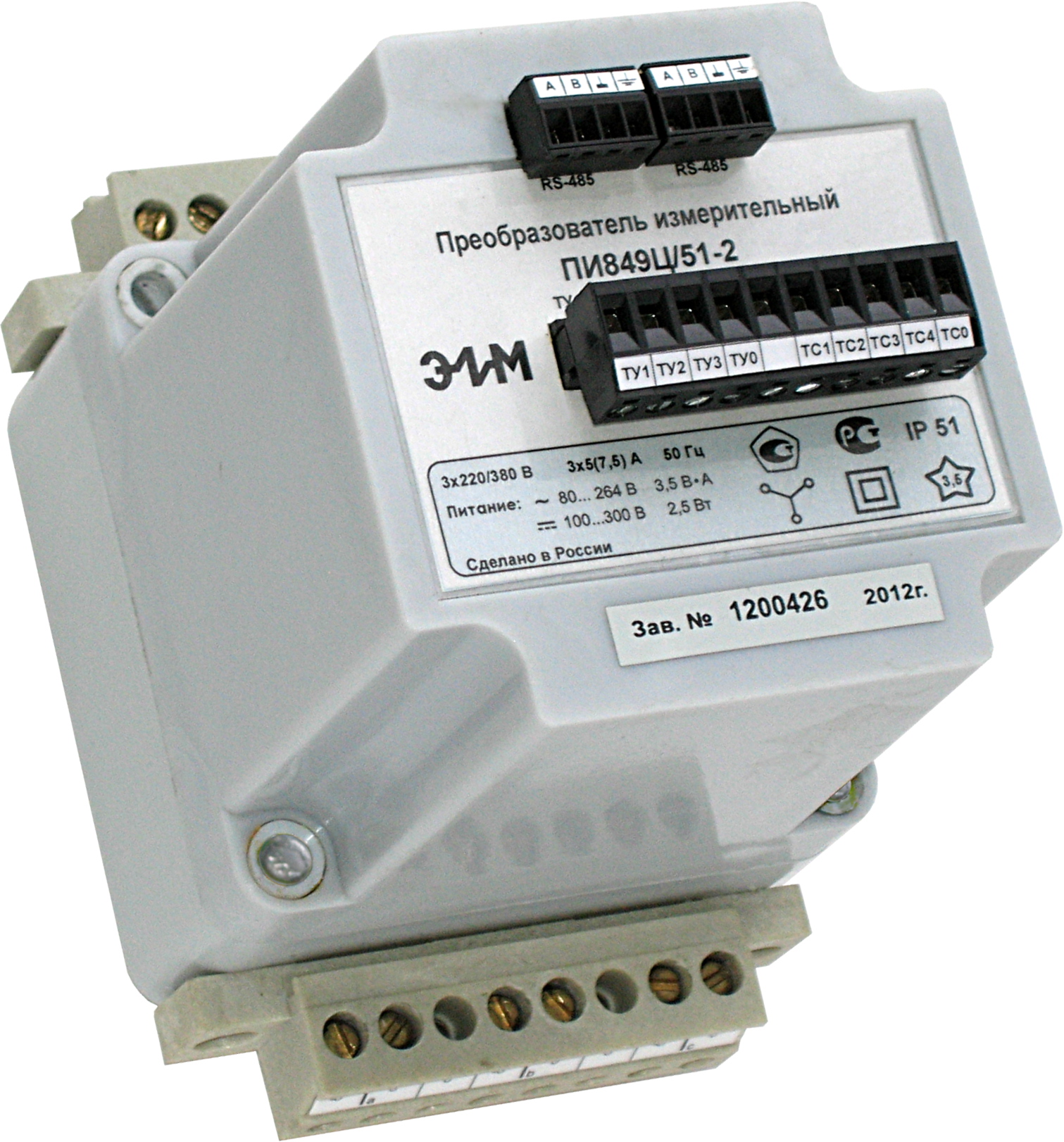

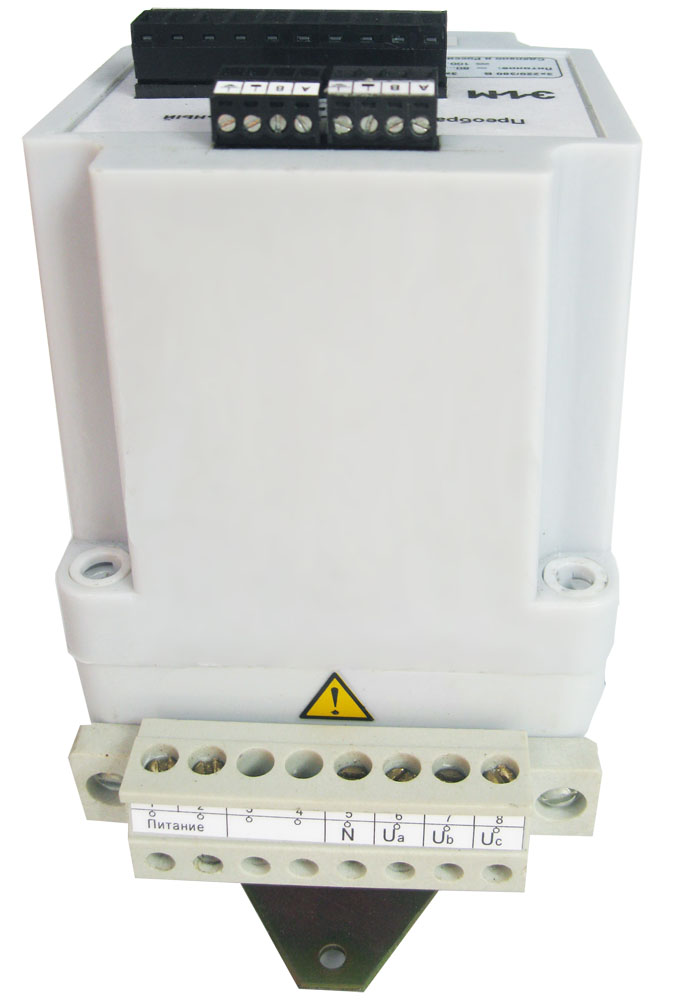

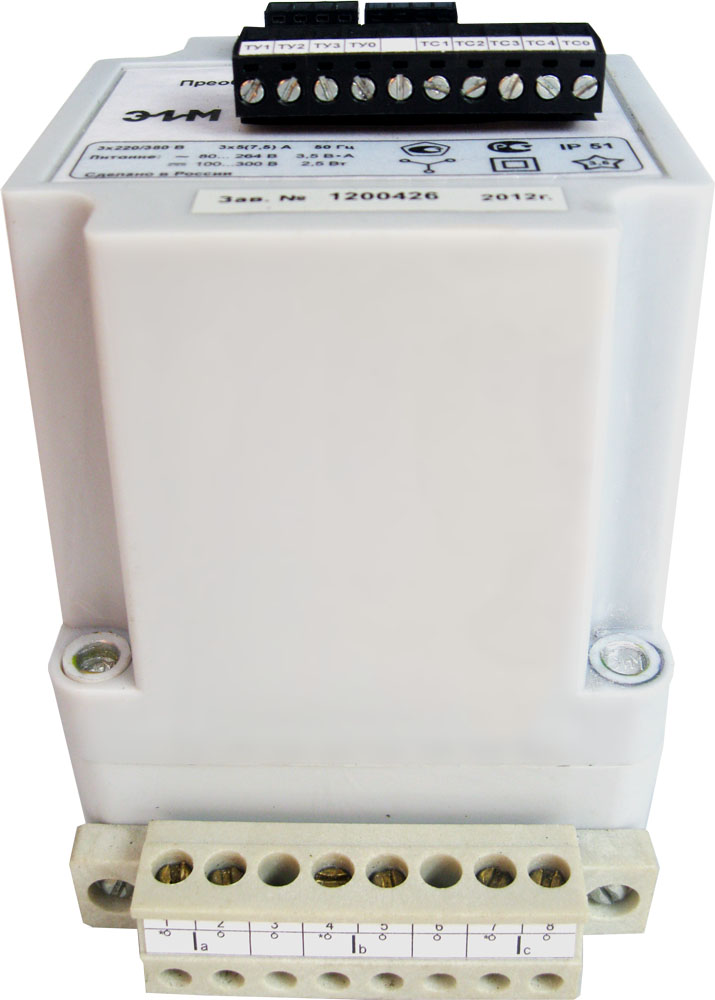

Преобразователь измерительный ПИ849Ц
Преобразователь измерительный ПИ849Ц Преобразователь измерительный ПИ849Ц Преобразователь измерительный ПИ849Ц Преобразователь измерительный ПИ849Ц

  ПИ849Ц применяются для технического оснащения электрических систем и установок, для комплексной автоматизации объектов электроэнергетики. Конструктивно ПИ выполнены в прямоугольном корпусе из поликарбоната с передним подключением монтажных проводов. Цепи тока, напряжения, телеуправления, телесигнализации, цепи интерфейсов RS-485 и цепь питания ПИ гальванически развязаны между собой и корпусом. Результаты измерений и другие требуемые данные передаются по линии связи в стандарте интерфейса RS-485.
  Преобразователи ПИ849Ц/XX-0 выполняют следующие функции:
    - измерение силы тока, фазного напряжения по каждой фазе сети и линейных напряжений; активной и реактивной мощности по каждой фазе сети;
    - вычисление напряжения переменного тока нулевой последовательности, силы переменного тока нулевой последовательности;
    - передачу результатов измерений по гальванически изолированным интерфейсам связи RS-485.
  Преобразователи ПИ849Ц/XX-1 выполняют дополнительно к функциям ПИ849Ц/XX-0 следующие функции:
    - функции телеуправления и телесигнализации;
    - подсчет количества импульсов, поступивших на входы телесигнализации ТС1 и ТС2;
    - включение выходов телеуправления в случае выхода измеряемых параметров за установленные пределы, при появлении сигнала на входах телесигнализации или по команде с верхнего уровня;
  Преобразователи ПИ849Ц/XX-2 выполняют дополнительно к функциям ПИ849Ц/XX-1 следующие функции:
    - ведение часов реального времени;
    - присвоение метки времени измерениям параметров сети;
    - автоматический переход на летнее/зимнее время (с возможностью отключения данной функции);
    - архивирование событий с метками времени (журнал вкл/выкл, журнал событий и журнал профилей).


   В журнале включения/выключения фиксируется дата и время включения и выключения ПЦ (журнал рассчитан на 100 записей). В журнал событий заносятся записи, соответствующие изменению состояния выходов ТУ и входов ТС, срабатыванию уставки (объем журнала - 350 записей). В журнал профилей записываются значения измеренных данных (типы данных и интервал времени записи определяются при задании конфигурации; размер журнала - 24 кБ).

Технические характеристики

Схемы подключения: звезда, треугольник
Вид питания: ~80..264 В; =100..300 В
Параметры интерфейсов RS-485:
      - количество
      - скорость обмена

2
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Поддерживаемые протоколы обмена данными
ГОСТ Р МЭК-870-5-1-95 (формат FT3)
Modbus RTU
Параметры дискретных входов телесигнализации (ТС), для ПИ849Ц/ХХ-1 и ПИ849Ц/ХХ-2:
       - количество каналов
       - тип сигнала

4
"сухой контакт" (внутренний источник напряжения =24 В, 7,5 мА на каждый вход)
Параметры дискретных выходов телеуправления (ТУ), для ПИ849Ц/ХХ-1 и ПИ849Ц/ХХ-2:
       - количество каналов
       - ток
       - напряжение


3
0...120 мА
~ 0...264 В; = 0...380 В
Рабочий диапазон температур от - 40 до +55 °С
Интервал между поверками 8 лет
Средняя наработка до отказа не менее 110000 ч
Средний срок службы не менее 15 лет
Гарантийный срок эксплуатации 36 мес
Габаритные размеры, в зависимости от крепления от 144х140х94 до 144х147х94 мм
Масса не более 0,8 кг

   Для питания электpонной части системы используется специально разработанный импульсный источник питания, котоpый имеет шиpокий диапазон pабочего напpяжения и рабочих температур. Он обеспечивает надежный запуск ПИ, безотказную его работу и высокую помехоустойчивость, а также позволяет использовать пpеобpазователь одного типа в цепях pазного напpяжения.


ПИ849Ц выпускаются в следующих исполнениях:

Обозначение Номинальные значения входных сигналов

Мощность

Схема подключения
Ток,
А
Напряжение,
В
Актив-
ная, Вт
Реактив-
ная, вар
ПИ849Ц/1Х-Х

3x1

3x57,7 3x57,7 3x57,7 Четырёхпроводная линия (звезда)
ПИ849Ц/2Х-Х 2x1 2x100 2x100 2x100 Трёхпроводная линия
ПИ849Ц/3Х-Х 3x5 3x57,7 3x288,5 3x288,5 Четырёхпроводная линия (звезда)
ПИ849Ц/4Х-Х 2x5 2x100 2x500 2x500 Трёхпроводная линия
ПИ849Ц/5Х-Х 3x5 3x220 3x1100 3x1100 Четырёхпроводная линия (звезда)
Примечание – Максимальное значение тока равно 1,5 номинального, максимальное значение напряжения равно 1,2 номинального.

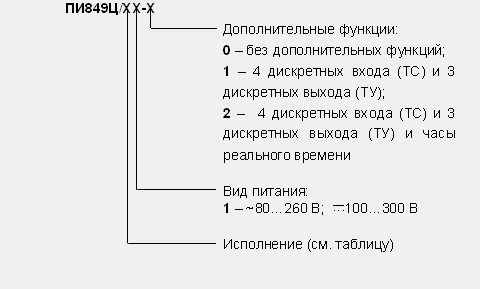

Структура условного обозначения

       Пример записи при заказе и в документации другой продукции:
  • ПИ849Ц в варианте треxпроводного подключения, номинальным током 1 А и номинальным напряжением входного сигнала 100 В, «Преобразователь измерительный ПИ849Ц/21-0 ТУ 4221-017-25744948-2012”.
  • ПИ849Ц в варианте четырехпроводного подключения, номинальным током 5 А и номинальным напряжением входного сигнала 57,7 В, c 4 дискретными входами (ТС) и 3 дискретными выходами (ТУ); и c креплением на DIN-рейку. «Преобразователь измерительный ПИ849Ц/31-1 c креплением на DIN-рейку ТУ 4221-017-25744948-2012”.
