Смена протокола FT3 на ModBus RTU с использованием программы-конфигуратора Extrasensor
Запустите программу технологического тестирования и настройки устройств Extrasensor. Убедитесь, что выбран соответствующий COM порт, к которому подключено устройство (в примере COM2) и установлена соответствующая скорость (в примере 9600 бит/с – значение по умолчанию).

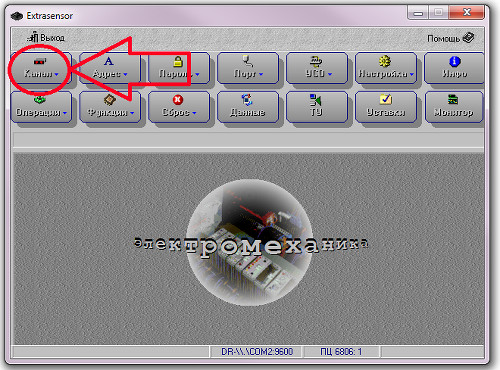

Выберите меню «Канал»:

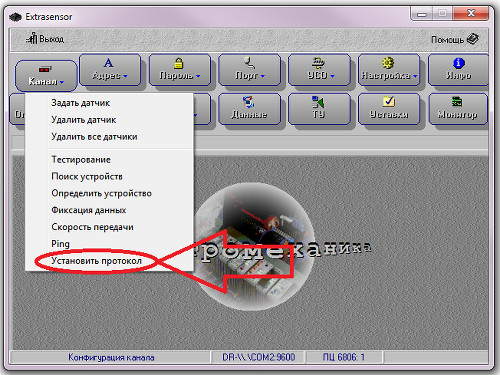

В выпадающем меню пункт «Установить протокол»:

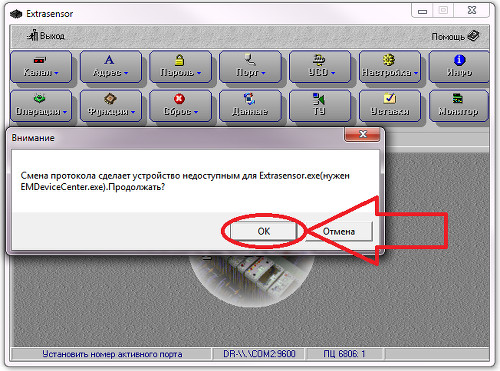

В появившемся окне нажмите «ОК»:

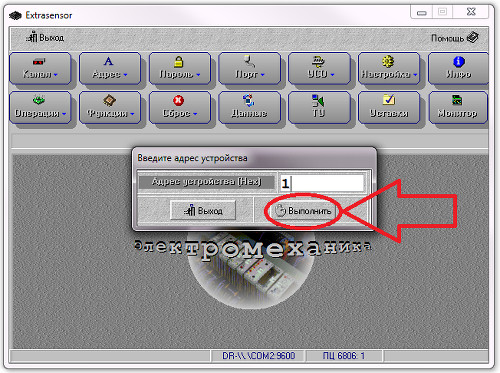

Укажите адрес прибора, для которого осуществляется смена протокола и нажмите «Выполнить»:

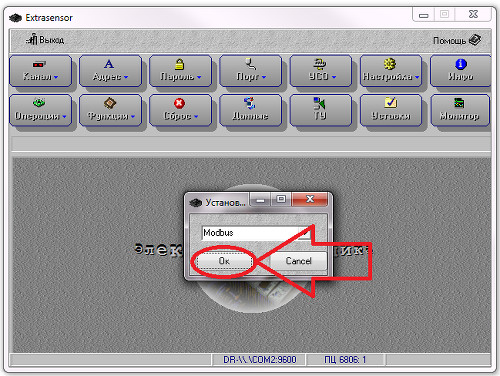

Нажмите кнопку «ОК» в окне программы, что приведет к смене протокола*:
*Внимание! Для приборов ПЦ6806 смена протокола осуществляется с нажатой кнопкой ЗВЕЗДА (*).



Смена протокола ModBus RTU на FT3
Переключение протокола производится в следующей последовательности.

1. Нажать кнопку блокировки (где она предусмотрена).
2. Разрешить доступ к изменению протокола путём записи константы 0x0004 в регистр 0x8010 функцией 06h.
3. Записать константу протокола FT3 0x0001 в регистр 0x8013 функцией 06h. Устройство вернёт нормальный ответ,
    как и после любой успешной команды. После чего данный порт RS-485 переключится в FT3.

В случае неправильной последовательности действий ответом будет сообщение об ошибке.
Выполняется с нажатой кнопкой * ("звезда"), если на устройстве имеется такая кнопка.
Смена протокола FT3 на ModBus RTU
Команда протокола FT3 для перевода прибора в режим работы по протоколу ModBus RTU 0xFF "Задать протокол":
Параметры Байты структуры PARAMETRS
Константа протокола P1
Контрольный байт P2=0х22
Контрольный байт P3=0хBA
Контрольный байт P4=0х1E
Контрольный байт P5=0х45

Константы протокола

Константа Протокол
0x01 FT3
0x02 ModBus RTU

Возвращаемые данные: нет

Предварительная команда: 0x01 Подготовка к записи данных

Команда 0xFF “Задать протокол” устанавливает канал связи в режим работы по протоколу обмена данными ModBus RTU. Выполняется с нажатой кнопкой * ("звезда"), если на устройстве имеется такая кнопка.


Какова максимально допустимая длина кабеля для присоединения датчика температуры к МС1218Ц?
Так как к МС1218Ц может быть подсоединено до 8 датчиков температуры, необходимо учитывать, что суммарная длина всех кабелей не должна превышать 100 м. Предельная длина линии передачи для интерфейса RS-485 составляет 1,2 км.
Существуют ли особенности работы программы ExtraSensor с ноутбуками?
Да, существуют.

Если в ноутбуке есть встроенные устройства, которые занимают COM порты (например, модем), то при открытии этих портов (при обращении к меню Порт\Рабочий порт) возможно зависание системы. Во избежание данной ситуации перед настройкой рабочего порта выполните следующие действия:

1 вариант - если возможно, отключите устройства, занимающие последовательные порты;

2 вариант - запретите обращение ExtraSensor'а к занятым встроенными устройствами портам.
Для этого выберите меню "Порт", подменю "Используемые СОМ порты", в появившемся списке оставьте отмеченными только те порты, к которым будет разрешено обращение программы.

Подробное описание работы с ExtraSensor'ом вы можете найти в

Описании программы.

Можно ли рассчитывать косинус "фи" по отношению реактивной мощности к активной?
Косинус "фи" принято рассчитывать как отношение активной мощности к полной, расчет через активную и реактивную мощность справедлив только для чисто синусоидального сигнала (такой метод использовался в счетчиках не выдающих значения тока и напряжения).
Хранятся ли осциллограмы в энергонезависимой памяти ПЦ6806?
Для ПЦ6806-17 осуществляется хранение данных в течение 2 суток.
Возможно ли подключение модулей МС12xx к ПЦ6806 в качестве модулей расширения?
Нет. Модули серии МС12xx могут применяться для самых разных целей в качестве самостоятельных устроств.
Совместимы ли модули МС12xx с ПЦ6806, т.е. могут ли они опрашиваться ведущим устройством по то же шине?
Протокол и интерфейс совместимы с ПЦ6806.
Поддерживается ли фиксация ТС с метками времени и передача меток времени на верхний уровень?
Изменения на входах ТС с метками времени записываются в журнал и могут быть считаны в любой момент.
Допустимо ли применять ПЦ6806 на напряжения 110-220 кВ и выше?
ПЦ6806 допустимо применять на подстанциях 110-220 кВ и выше.
Каким образом и на каком уровне производится установка значений коэффициентов трансформации ТТ и ТН?
Установка значений коэффициентов трансформации ТТ и ТН производятся в программе верхнего уровня, что позволяет менять коэффициенты трансформации для всех возможных случаев измерений. В ПЦ6806 никакие коэффициенты трансформации не вводятся, значения выходных параметров соответствуют реально измеренным.
Какой длительности импульс на поверочных выходах ПЦ6806?
Для ПЦ6806-17 длительность импульса на поверочных выходах составляет 20 мс, для ПЦ6806-03 - 160 мс.
Создание файла для настройки тарифов

   Тарифные схемы, зоны, сезоны и исключительные дни необходимо занести в текстовый файл, имеющий определенную структуру.
Для задания зоны используется строка, начинающаяся с ключевого слова ZONE=, затем через пробелы время конца зоны в формате ЧЧ:ММ, номер тарифа, лимит мощности (в десятых долях Ватта). Например:
ZONE=11:59 1 11 (первая запись в таблице 1)

   Тарифная схема задается строкой, содержащей ключевое слово SCHEME= и индексы тарифных зон, с которых начинаются, сутки для каждого типа дня (раб., суб., воскр./празд.) через пробел, например:
SCHEME=0 0 0 (первая запись в таблице 3)

   Для задания сезона используется ключевое слово SEASON=, затем через пробелы дата окончания сезона в формате ДД-ММ и индекс тарифной схемы, т.е.
SEASON=10-10 0 (первая запись в таблице 4)

   Исключительный день задается строкой с ключевым словом DAYEX=, после которого следует дата в формате ДД-ММ-ГГГГ и тип дня (см. таблицу 2).
DAYEX=01-01-2001 0 (первая запись в таблице 5)

Примечание. Для удобства дальнейшей эксплуатации и динамического изменения тарифов можно создать максимально возможное количество тарифных суток с разнообразными разбивками и при необходимости подключать их к системе тарифов.

Пример файла для настройки тарифов(архив ZIP, файл с расширением .txt).


Для записи тарифов в ПЦ6806-17 созданный файл загружается программой ExtraSensor (ExtraSensor: Меню "6806-17х": "Настройка тарифов").
Тарифные схемы, зоны, сезоны и исключительные дни.

   Тарифы представляют собой группу объектов, связанных между собой по определенным законам: тарифные зоны, из которых составляются календарные сутки, тарифные схемы, определяющие конфигурацию рабочих, субботних и воскресных/праздничных дней, и сезоны - календарные временные интервалы, в течение которых является активной связанная с сезоном тарифная схема. Для создания тарифов необходимо определить одни или более сутки, разбитые на тарифные зоны, создать тарифные схемы, использующие уже созданные тарифные сутки, задать один или более сезон и связать их с тарифными схемами.

   "Тарифные зоны" - временные отрезки, на которые могут быть разбиты сутки. Для каждой зоны задаются время окончания зоны включительно, номер тарифа и лимит мощности, действующие в течение данного промежутка времени. Началом первой зоны является время 00:00. Признаком конца суток, разделенных на временные тарифные зоны, является время 23:59. В начале суток в 00:00 в соответствии с текущим сезоном выбирается тарифная схема и по типу дня определяется номер тарифной зоны. В течение суток производится переход к следующей зоне по истечении времени конца предыдущей зоны.

Таблица 1. Пример задания тарифных зон
Индекс зоны Время окончания Номер тарифа Лимит мощности
Первые тарифные сутки (индекс=0)
0 11:59 1 11
1 22:59 2 12
2 23:59 3 13
Вторые тарифные сутки (индекс=3)
3 09:59 4 503
4 11:59 6 501
5 12:25 5 502
6 23:59 6 501

Примечание. Формирование зон не в возрастающем по времени окончания порядке является ошибкой и приведет к неверному учету энергии в тарифных зонах.

   "Тарифная схема" содержит индексы тарифных зон, с которых начинаются сутки. Сутки могут быть трех типов, задаваемых константой.

Таблица 2. Типы дней
День Тип дня
Рабочий 0
Суббота 1
Воск/празд 2

Таблица 3. Пример задания тарифных схем
Индекс схемы Индекс тарифной зоны
  Рабочий Суббота Воскресенье/
праздник
0 0 0 0
1 0 3 3

При несуществующем индексе тарифной зоны по умолчанию будет задан первый тарифный день, то есть сутки начнутся с зоны с нулевым индексом.

   Для "сезонов" задаются дата окончания сезона включительно и индекс тарифной схемы. Первый сезон начинается с 1 января текущего года. Началом каждого следующего сезона является дата конца предыдущего. Последний сезон должен заканчиваться датой 31 декабря. Задание сезонов не в возрастающем порядке также является ошибкой.

Таблица 4. Пример задания сезонов
Конец сезона Тарифная схема
10-10 0
31-12 1

   "Исключительные дни" задаются двумя параметрами: дата и тип дня (см. таблицу 2).

Таблица 5. Пример задания исключительных дней
Дата Тип дня
01-01-2001 0
02-02-2001 1
03-03-2001 2

Что делать, если нет ответа на интересующий Вас вопрос?
Присылайте Ваши вопросы на E-mail: sup@npp-em.ru
