   Преобразователь измерительный температуры МС1218Ц предназначен для измерения температуры, в автоматических и автоматизированных промышленных установках, производственных процессах и технологических линиях, в том числе в системах сбора и передачи информации энергетических объектов.
    МС1218Ц выполняет линейное преобразование значения температуры в цифровой сигнал. Измеренное значение температуры отображается на светодиодном индикаторе и передается по каналу обмена данными RS-485.
   Конструктивное исполнение МС обеспечивает навесное крепление к щитам, панелям или на DIN-рейку с передним подключением монтажных проводов. Вариант крепления уточняется при заказе.
   Зарегистрирован в Госреестре средств измерений № 47138-11.

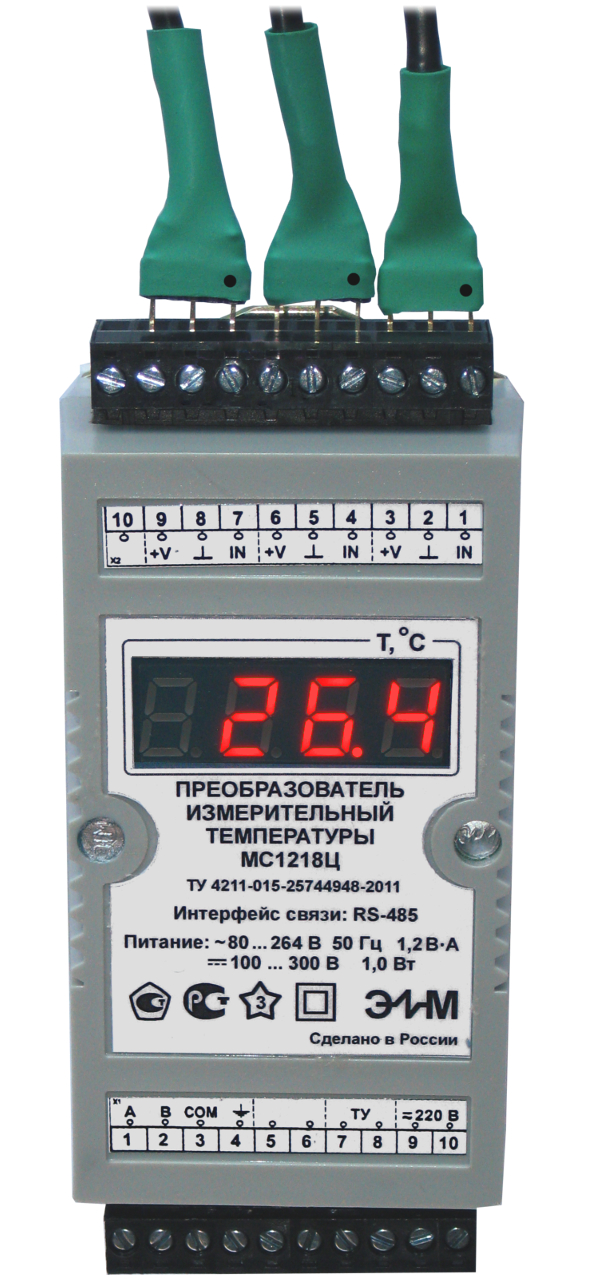

Преобразователь измерительный температуры МС1218Ц

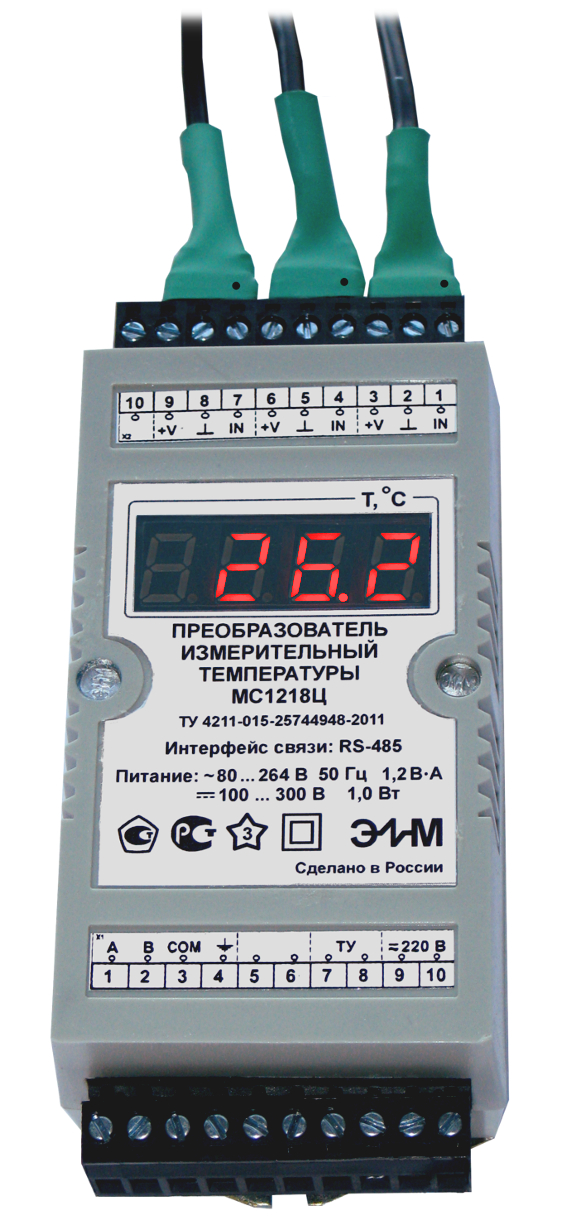

Преобразователь измерительный температуры МС1218Ц Преобразователь измерительный температуры МС1218Ц

Технические характеристики

Максимальное количество присоединяемых датчиков температуры
8
Диапазон измерений температуры, °С
От минус 50
до плюс 125
Пределы допускаемой абсолютной погрешности измерения температуры, °С, не более:
      - в диапазоне от минус 10 до плюс 55 °С
      - в диапазоне от минус 50 до минус 10 и свыше плюс 55 до плюс 125 °С

±0,5
±2
Параметры выхода канала телеуправления:
      - ток, мА
      - напряжение, В

0 - 120
~ 0 - 260
= 0 - 380.
Протоколы передачи данных ГОСТ Р МЭК-870-5-1-95 формат FT3;
ModBus RTU
Скорость передачи данных по интерфейсу RS-485, бит/с 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Максимально допустимая суммарная длина кабеля для присоединения всех датчиков температуры, м
100
Потребляемая мощность от цепи питания, В·А (Вт), не более 1,2 (1,0)
Среднеквадратическое значение напряжения гальванической развязки, кВ
      - между закороченными входными цепями, цепями RS-485, выходом ТУ с одной стороны и закороченной цепью питания с другой стороны
      - между закороченными входными цепями, цепями RS-485, цепями питания с одной стороны и выходом ТУ с другой стороны
      - между закороченными входными цепями, цепями питания, выходом ТУ с одной стороны и цепями RS-485 с другой стороны

3,0

3,0

2,0
Среднеквадратическое значение напряжения гальванической развязки между закороченными контактами разъема и корпусом датчика температуры ДТ, кВ 0,5
Электрическое сопротивление изоляции, МОм, не менее
      - при нормальных условиях
      - при температуре окружающего воздуха 50 °С и относительной влажности от 30 до 80%
      - при нормальной температуре и относительной влажности 95%

20
5
2
Степень защиты оболочки по ГОСТ 14254 IP40
Cреднее время восстановления,ч, не более 1
Cредняя наработка на отказ, ч, не менее 50000
Cредний срок службы, лет 15
Гарантийный срок эксплуатации, мес 36
Масса без учёта кабелей связи, кг, не более 0,4
Габаритные размеры, мм, не более
      - преобразователя ПИТ
      - датчика температуры

125 x 60 x 42
d7х45
Условия эксплуатации
      - температура окружающего воздуха, °С
      - относительная влажностть при температуре 35 °С, %
      - вибрация:
            - частота, Гц
            - смещение, мм
      - параметры питания:
            - напряжение питания переменного тока, В
            - частота, Гц
            - напряжение питания постоянного тока, В

От минус 40 до плюс 60
до 95

От 10 до 55
0.35

От 80 до 264
От 49 до 51
От 100 до 300
